Правила установки ДГУ

Дизель-генераторная установка применяется как основной или резервный источник электроснабжения для производственных объектов: дизельные станции питают склад, котельную, офисы и строительные площадки. Чтобы генератор надежно работал при аварийной ситуации, недостаточно выбрать модель нужной мощности и подключить ее к щиту. Требуются проектирование, подготовка места, расчет фундамента, вентиляции, выхлопной и топливной системы, а также соблюдение правил электрической и пожарной безопасности.

Конкретные параметры зависят от исполнения ДГУ, массы агрегата, нагрузки и данных производителя. Климатические условия также учитывают. Размеры проемов, сечение кабелей, диаметр трубы, допустимые расстояния и объем бака определяют для конкретной электростанции в проекте.

От чего зависят требования к размещению ДГУ

До того как установить дизель-генератор, специалисты обследуют объект и собирают исходную информацию:

• назначение источника питания: постоянного, основного или резервного;
• мощность в кВт, характер и очередность подключения нагрузки;
• исполнение оборудования: на открытой раме, в шумозащитном кожухе или контейнере;
• размещение внутри здания либо на открытой площадке;
• масса, габариты и расположение сервисных узлов;
• температура воздуха, высота над уровнем моря, наличие пыли и атмосферных осадков;
• допустимый уровень шума и вибрации рядом с жилыми и рабочими зонами;
• способ хранения топлива и время автономной работы;
• доставка, заправка, ремонт и техническое обслуживание должны выполняться безопасно.

Для промышленных ДГУ, нескольких параллельно работающих станций, внешнего топливного бака и автоматического ввода резерва необходимы отдельные проекты. Они объединяют строительные конструкции, вентиляционные каналы, кабельные трассы, автоматику, заземление и противопожарные системы в единый комплекс.

Нормативные требования и проектирование

Нормативная база для ДЭС включает строительные, противопожарные, требования санитарных норм, профильные СП и электротехнические правила. Учитывают категорию помещения, степень огнестойкости здания, класс пожарной опасности, свойства топлива, требования к эвакуации и условия подключения к сети. Для электрической части применяют ПУЭ, включая главу 1.7 о заземлении и защитных мерах. Эксплуатацию электроустановок потребителей регулируют правила, утвержденные приказом Минэнерго России № 811.

Проект предусматривает:

• план установки и зоны свободного доступа;
• расчет несущих конструкций и железобетонного основания;
• схемы притока воздуха и отвода тепла;
• трассу удаления отработавших газов;
• решения для снижения шума и передачи вибрации;
• топливный трубопровод и защиту от разлива;
• силовые и управляющие кабельные линии;
• АВР, защитные устройства и заземление;
• противопожарные мероприятия;
• проверку и порядок ввода оборудования в эксплуатацию.

Универсальное минимальное расстояние от любой ДГУ до здания не установлено. Оно зависит от типа установки, огнестойкости сооружений, наличия окон, дверей, воздухозаборов и топливных емкостей. Числа из типовых статей нельзя переносить в проекты без проверки: нормы зависят от параметров объекта.

Варианты размещения

В помещении. Открытые стационарные установки размещают в отдельной генераторной. Помещение защищает от осадков, но требует рассчитанного воздухообмена, вывода выхлопа наружу, огнестойких стен и пространства для обслуживания.

На улице. На открытой площадке применяют ДГУ во всепогодном кожухе или контейнерные электростанции. Модель на раме не должна работать под дождем и снегом без соответствующей защиты. Обычный навес не всегда обеспечивает нужные условия охлаждения и безопасности.

В контейнере. Блок-контейнер позволяет заранее установить отопление, освещение, вентиляционные решетки, глушители, бак и панель управления. Такие блоки дают возможность эксплуатации на удаленных объектах и при низких температурах, но не отменяют фундамент, заземление и соблюдение расстояний.

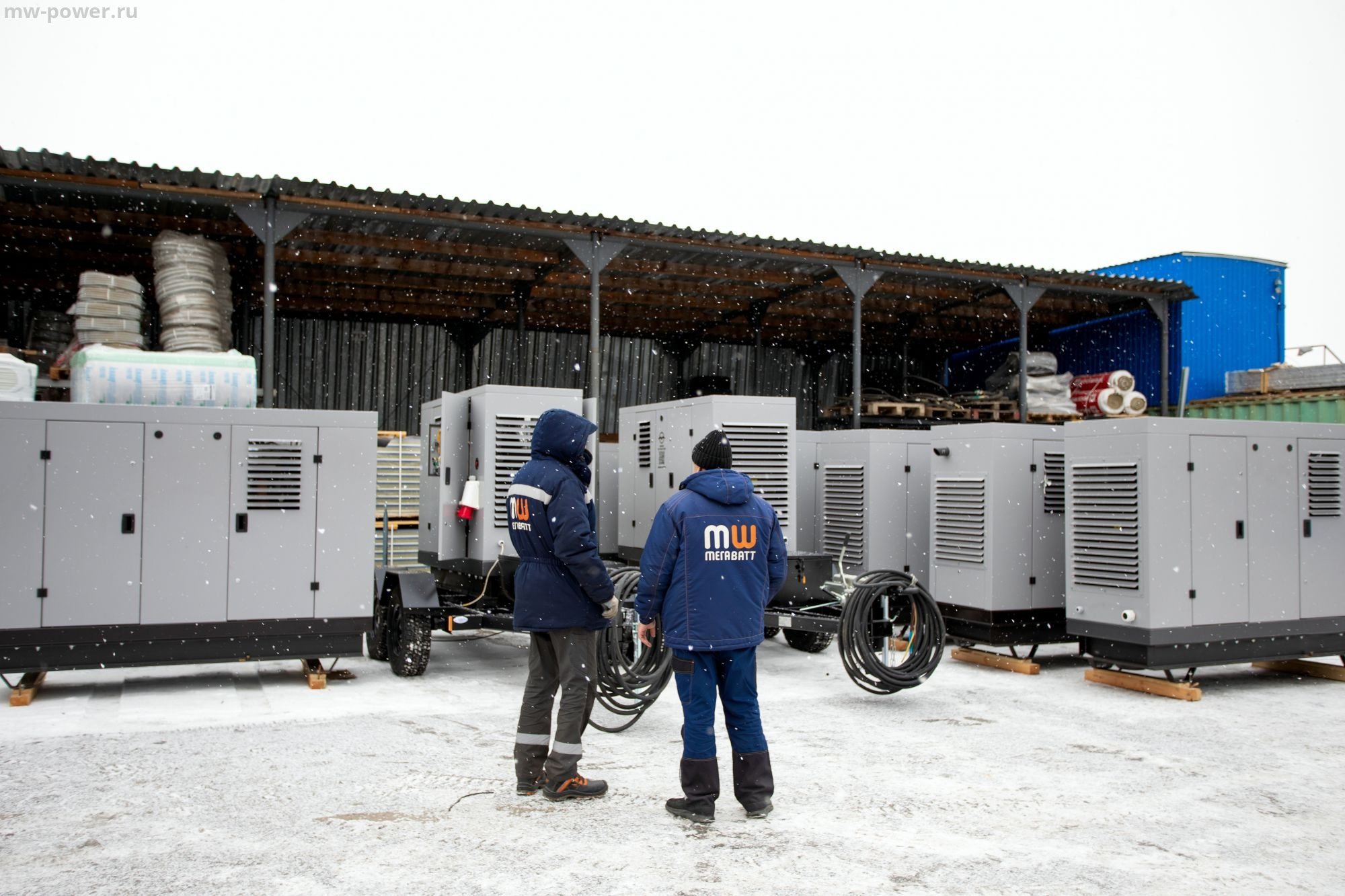

В кожухе. Кожух снижает шум и защищает корпус от осадков и повреждений. Важно проверить климатическое исполнение, наличие подогрева охлаждающей жидкости, размеры воздушных отверстий и доступ к фильтрам, радиатору и двигателю.

Выбор места и подготовка площадки

Площадка должна располагаться на ровной поверхности, не находиться в зоне подтопления и выдерживать общий вес агрегата с запасом топлива. При выборе места необходимо:

• обеспечить подъезд для доставки, крана и сервисной службы;
• предусмотреть безопасную заправку;
• оставить свободное пространство со стороны дверей и обслуживаемых узлов;
• исключить попадание выхлопных газов в окна и приточные отверстия;
• учесть направление ветра и расположение ближайших жилых зданий;
• защитить станцию от осадков, падающих предметов и постороннего доступа;
• подготовить системы кабельных каналов вдали от горячих поверхностей;
• организовать отвод дождевой и талой воды.

Сервисные зоны назначают по документации производителя. Расстояния «не менее одного метра со всех сторон» может быть недостаточно: демонтаж радиатора, замена фильтров или ремонт двигателя часто требуют больше места.

Фундамент под ДГУ

Фундамент воспринимает массу и динамические нагрузки, сохраняет положение рамы и снижает передачу вибрации на конструкции здания. Производитель рекомендует ровную плоскую поверхность и размещение точек крепления согласно монтажному чертежу. Соединения агрегата со стационарными системами должны компенсировать вибрационные перемещения.

В качестве основания применяют:

• монолитную железобетонную плиту;
• бетонную тумбу или отдельные опоры;
• рассчитанное перекрытие внутри здания;
• заводскую раму на подготовленной площадке.

Размеры и толщина бетонной плиты зависят от веса ДГУ, грунта, вибрации и несущей способности. Основание обычно выполняют больше рамы, но точные параметры задает проект. Перекос создает повышенные нагрузки на корпус, виброопоры и соединения.

Следует предусмотреть армирование, бетон соответствующей марки, анкеры, гидроизоляцию, поддон для утечек и каналы для кабелей. Виброизоляторы выбирают с учетом массы и центра тяжести. Вес выхлопной трубы и глушителя нельзя передавать на двигатель: они имеют отдельные опоры, а между трубопроводом и агрегатом ставят гибкий элемент.

Требования к помещению генераторной

Площадь генераторной определяют по габаритам станции, сервисным зонам, маршрутам деталей и размерам вентиляционных проемов. В помещении предусматривают:

• негорючие или предусмотренные проектом строительные материалы;
• противопожарные стены, перекрытия и двери требуемого предела огнестойкости;
• основной и при необходимости аварийный выход;
• рабочее и аварийное освещение;
• пожарную сигнализацию и средства тушения;
• отопление либо подогрев для холодного запуска;
• защиту горячих и вращающихся частей;
• свободный доступ к аварийной остановке;
• отсутствие склада и посторонних горючих материалов.

Высота помещения должна позволять разместить газовые трубы, воздуховоды и кабельные конструкции. Внутри не следует устанавливать устройства, нарушающие воздушный баланс. Например, оборудование котельной может создать обратный поток газов при разрежении.

Вентиляция и охлаждение ДГУ

Вентиляция подает воздух для сгорания, удаляет тепловой поток двигателя и обеспечивает охлаждение радиатора. Ошибки приводят к перегреву, снижению мощности и остановке станции.

Расход воздуха нельзя определять только по площади генераторной или мощности в кВт – для расчета используют паспорт конкретной модели: расход на сгорание, поток радиатора, тепловыделение, допустимое сопротивление и пределы температуры. Приточные и выпускные проемы должны пропускать полный расчетный поток, а сопротивление решеток, каналов и фильтров – оставаться ниже предела системы охлаждения.

Правильно рассчитанная схема предусматривает:

• приток холодного воздуха со стороны генератора;
• воздушные потоки вдоль агрегата к радиатору;
• гибкое соединение радиатора с каналом;
• выброс нагретого воздуха непосредственно наружу;
• разнесение приточного и выпускного отверстия;
• автоматическое открытие жалюзи при запуске;
• защиту проемов от осадков и мусора;
• контроль загрязнения фильтров.

Нельзя допускать рециркуляцию тепла. При наличии нескольких ДГУ каждая станция должна получать рассчитанное количество свежего воздуха, а ее выброс не должен попадать на соседний приток. В условиях холодного климата часть тепла возможно возвращать внутрь, но клапаны и автоматика должны обеспечить безопасный режим при отказе.

После монтажа вентиляцию проверяют под нагрузкой: измеряют температуру воздуха на притоке, около генератора и охлаждающей жидкости, оценивают разрежение и работу жалюзи. Полевые испытания проводят после стабилизации температур.

Выхлопная система

Выхлопная система выводит отработавшие газы наружу и снижает шум дизель-генератора. В нее входят гибкий компенсатор, трубы, глушитель, опоры, теплоизоляция, проходки через стены и отвод конденсата.

Основные правила:

• выпуск направляют вдали от окон, дверей и воздухозаборов;
• трубу не объединяют с выхлопом котлов или других ДГУ;
• диаметр не делают меньше патрубка двигателя;
• длина трассы, повороты и глушители входят в расчет противодавления;
• горизонтальные участки выполняют с уклоном от двигателя;
• в нижних точках предусматривают удаление конденсата;
• горячие поверхности защищают от контакта;
• трубопровод закрепляют на собственных опорах;
• проход через стену выполняют с противопожарной разделкой;
• выход защищают от дождя и снега.

Высокое противодавление снижает мощность, повышает температуру и сокращает ресурс двигателя. Его рассчитывают до монтажа и проверяют при полной нагрузке. Выхлоп должен рассеиваться и не возвращаться в здание через вентиляцию.

Гибкий участок компенсирует вибрацию и тепловое расширение, но не исправляет неправильную геометрию трассы. Глушители выбирают по сопротивлению и требуемому уровню снижения шума.

Топливная система

Запас топлива рассчитывают по паспортному расходу при заданной нагрузке и необходимому времени автономной работы. Система может включать:

• встроенный бак в раме;
• отдельный расходный или внешний резервуар;
• подающий и обратный трубопровод;
• насос перекачки;
• фильтры и запорные клапаны;
• датчики уровня и утечки;
• поддон для локализации разлива.

Топливные линии защищены от вибрации, повреждений и высокого нагрева. Их диаметр и допустимая высота относительно двигателя зависят от характеристик насоса. При удаленном баке может требоваться промежуточная емкость с автоматическим управлением. Схему рассчитывают для конкретного агрегата, поскольку возможности топливных насосов различаются.

Количество топлива внутри здания ограничивают противопожарные решения. Заправочная горловина, дыхательная линия и возможные утечки не должны находиться рядом с горячим выхлопом.

Электрическое подключение, АВР и заземление

Стационарную ДГУ подключают через щит, коммутационные аппараты и электрические системы защиты. АВР контролирует напряжение основного ввода, запускает дизель, переключает нагрузку и возвращает питание к сети после ее восстановления.

Схема должна исключать параллельное соединение с внешней сетью, если оно не предусмотрено проектом. Обратная подача напряжения опасна для персонала и оборудования.

На этапе ввода необходимо:

• рассчитать сечение силовых кабелей по току, длине и падению напряжения;
• выбрать автоматы с учетом короткого замыкания и пусковых токов;
• определить режим нейтрали;
• выполнить заземление корпуса и металлических конструкций;
• обеспечить уравнивание потенциалов;
• разделить силовые и сигнальные кабели, особенно при режимах с повышенными токами;
• проверить чередование фаз;
• настроить автоматику и аварийную остановку;
• предусмотреть дистанционный контроль.

Этапы монтажа и проверка

Работы выполняют последовательно:

1. Рассчитывают нагрузку и выбирают мощность ДГУ.
2. Обследуют место и готовят проект.
3. Выполняют бетонное основание и кабельные каналы.
4. Выполняют доставку и устанавливают агрегат.
5. Монтируют вентиляцию, выхлопную и топливную систему.
6. Подключают кабели, АВР и заземление.
7. Заполняют масло, топливо и охлаждающую жидкость.
8. Проверяют автоматику, защиты и соединения.
9. Выполняют запуск без нагрузки.
10. Испытывают станцию под расчетной нагрузкой.

Перед вводом проверяют крепление рамы, уровни технических жидкостей, герметичность трубопровода, открытие жалюзи, вывод выхлопа, работу аварийной кнопки и отсутствие перегрева. В процессе испытания контролируют напряжение, частоту, давление масла, температуру, шум и вибрацию.

Типичные ошибки

• Открытая ДГУ установлена на улице. Осадки повреждают электрические элементы; нужен кожух или контейнер.
• Недостаточен приток воздуха. Радиатор не отводит тепло; требуется расчет воздухообмена с учетом решеток и каналов.
• Приток рядом с выхлопом. Газы возвращаются внутрь; отверстия разводят с учетом ветра.
• Слабое основание. Рама смещается, вибрация передается зданию; необходима правильная бетонная плита.
• Вес трубы передан на двигатель. Повреждаются коллектор и турбокомпрессор; трассу крепят независимо.
• Нет места для обслуживания. Нельзя заменить фильтры или демонтировать радиатор; сервисные зоны предусматривают до строительства стен.
• Неправильный кабель или автомат. Возникают нагрев и отключения; параметры выбирают расчетом.
• Нет проверки под нагрузкой. Недочеты охлаждения и автоматики проявятся при аварии; до приемки проводят комплексное испытание.

Частые вопросы

Нужен ли отдельный фундамент?

Для большинства стационарных установок требуется рассчитанное основание. Монтаж на существующее перекрытие допускается после проверки его несущей способности и динамических воздействий.

Обязательно ли устанавливать АВР?

АВР необходим, когда резервное питание должно включаться автоматически. При ручном переключении используют заблокированные устройства, исключающие встречное соединение источников.

Можно ли хранить топливо в генераторной?

Допустимое количество и конструкцию бака определяет проект с учетом категории помещения и пожарных требований. Произвольно размещать дополнительный запас нельзя.

Кто выполняет монтаж?

Установка промышленной ДГУ требует участия проектировщиков, строителей и электромонтажных специалистов. Задача компании-исполнителя – выполнить инженерные работы, пусконаладку и передать регламент на техническое обслуживание.
